Принцип работы АКППКлассический “автомат” включает в себя несколько агрегатов, главными из которых являются гидротрансформатор и механическая планетарная коробка передач.
Гидротрансформатор выполняет не только функции сцепления, но и автоматически изменяет крутящий момент в зависимости от нагрузки и частоты вращения колес автомобиля. Гидротрансформатор состоит из двух лопастных машин — центробежного насоса, центростремительной турбины и расположенного между ними направляющего аппарата-реактора. Насос и турбина предельно сближены, а их колесам придана форма, обеспечивающая непрерывный круг циркуляции рабочей жидкости. В результате гидротрансформатор получил минимальные габаритные размеры и одновременно снижены потери энергии на перетекание жидкости от насоса к турбине.
Насосное колесо связано с коленчатым валом двигателя, а турбина — с валом коробки передач. Тем самым в гидротрансформаторе отсутствует жесткая связь между ведущими и ведомыми элементами, а передача энергии от двигателя к трансмиссии осуществляется потоками рабочей жидкости, которая отбрасывается с лопаток насоса на лопасти турбины.
Собственно, по такой схеме работает гидромуфта, которая просто передает крутящий момент, не трансформируя его величину. Чтобы изменять момент, в конструкцию гидротрансформатора введен реактор. Это также колесо с лопатками, однако оно жестко прикреплено к корпусу и не вращается (заметим: до определенного времени). Реактор расположен на пути, по которому масло возвращается из турбины в насос. Лопатки реактора имеют особый профиль, а межлопаточные каналы постепенно сужаются. По этой причине скорость, с которой рабочая жидкость течет по каналам направляющего аппарата, постепенно увеличивается, а сама жидкость выбрасывается из реактора в сторону вращения насосного колеса, как бы подталкивая и подгоняя его. Отсюда сразу два следствия. Первое — благодаря увеличению скорости циркуляции масла внутри гидротрансформатора при неизменном режиме работы насоса (читай: двигателя, поскольку насосное колесо, как говорилось выше, жестко связано с коленвалом) крутящий момент на выходном валу гидротрансформатора увеличивается. Второе — при неизменном режиме работы насоса режим работы турбины изменяется автоматически и бесступенчато в зависимости от приложенного к валу турбины (читай: колесам автомобиля) сопротивления.
Поясним эти аксиомы на конкретных примерах. Допустим, автомобилю, который двигался по равнинному участку дороги, предстоит подъем в гору. Забудем на время про педаль акселератора и посмотрим, как отреагирует на изменение условий движения гидротрансформатор. Нагрузка на ведущие колеса увеличивается, а автомобиль начинает терять скорость. Это приводит к уменьшению частоты вращения турбины. В свою очередь уменьшается противодействие движению рабочей жидкости по кругу циркуляции внутри гидротрансформатора. В результате скорость циркуляции возрастает, что автоматически приводит к увеличению крутящего момента на валу турбинного колеса (аналогично переходу на низшую передачу в механических КПП) до тех пор, пока не наступит равновесие между ним и моментом сопротивления движению.
По аналогичной схеме работает автоматическая трансмиссия и при старте с места. Только теперь самое время вспомнить про педаль газа, нажатие на которую увеличивает обороты коленчатого вала, а значит, и насосного колеса, и про то, что сначала автомобиль, а следовательно, и турбина находились в неподвижном состоянии, но внутреннее проскальзывание в гидротрансформаторе не мешало двигателю работать на холостом ходу (эффект выжатой педали сцепления). В этом случае крутящий момент трансформируется в максимально возможное число раз. Зато когда достигнута необходимая скорость, надобность в преобразовании крутящего момента отпадает. Гидротрансформатор посредством автоматически действующей блокировки превращается в звено, жестко связывающее его ведущий и ведомый валы. Такая блокировка исключает внутренние потери, увеличивает значение КПД передачи, уменьшает расход топлива в установившемся режиме движения, а при замедлении повышает эффективность торможения двигателем. Кстати, одновременно с целью снижения все тех же потерь реактор освобождается и начинает вращаться вместе с насосным и турбинным колесом.
Зачем же к гидротрансформатору присоединяют КПП, если он сам способен изменять величину крутящего момента в зависимости от нагрузки на ведущие колеса? Увы, гидротрансформатор может изменять крутящий момент с коэффициентом, не превышающим 2-3,5. Как ни крути, а такого диапазона изменения передаточного числа недостаточно для эффективной работы трансмиссии. К тому же нет-нет да и возникает надобность во включении заднего хода или полном разъединении двигателя от ведущих колес.
Коробки автоматических трансмиссий имеют зубчатые зацепления, но существенно отличаются от обычных механических КПП хотя бы потому, что передачи в них переключаются без разрыва потока мощности с помощью приводимых гидравликой многодисковых фрикционных муфт или ленточных тормозов. Необходимая передача выбирается автоматически с учетом скорости автомобиля и степени нажатия на педаль газа, которая определяет желаемую интенсивность разгона. За выбор передачи отвечает гидравлический и электронный блоки управления АКПП. Водитель, кроме нажатия на акселератор, может влиять на процесс смены передач, выбрав зимний или спортивный алгоритм переключения или установив, например, при движении в сложных условиях селектор КПП в специальное положение, которое не позволяет автоматике переключаться выше определенной разгонной передачи.
Кроме гидротрансформатора и планетарного механизма в состав КПП-автоматов входит масляный насос, снабжающий гидротрансформатор и гидравлический блок управления рабочей жидкостью и обеспечивающий смазку коробки, а также радиатор охлаждения рабочей жидкости, которая из-за интенсивного “перелопачивания” имеет свойство сильно нагреваться.
Гидротрансформатор. Общее устройство и принцип действия

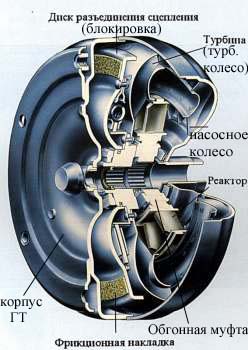

Гидротрансформатор (ГТ) (torque converter) служит для передачи крутящего момента непосредственно от двигателя к элементам автоматической коробки передач (АКП) и состоит из следующих основных частей :
- насосное колесо или насос (pump);
- плита блокировки ГТ (lock - up piston);
- турбинное колесо или турбина (turbine);
- реактор;
- обгонная муфта (one - way clutch).
Для иллюстрации принципа действия ГТ как элемента, передающего крутящий момент, воспользуемся примером с двумя вентиляторами. Один вентилятор (насос) включён в сеть и создаёт поток воздуха. Второй вентилятор (турбина) - выключен, однако, его лопатки, воспринимая поток воздуха, создаваемого насосом, вращаются. Скорость вращения турбины меньше, чем у насоса, она как бы проскальзывает по отношению к насосу. Если применить этот пример по отношению к ГТ, то в нём в качестве вентилятора, включённого в сеть (насоса), выступает крыльчатка насосного колеса.
Насосное колесо механически связано с двигателем. В качестве выключенного вентилятора (турбины) выступает турбинное колесо, соединённое через шлицы с валом АКП. Подобно вентилятору - насосу, крыльчатка насосного колеса ГТ, вращаясь, создаёт поток, только уже не воздуха, а жидкости (масла). Поток масла, как и в случае с вентилятором - турбиной, заставляет вращаться турбинное колесо ГТ. В данном случае ГТ работает как обыкновенная гидромуфта, лишь передавая посредством жидкости крутящий момент от двигателя на вал АКП, не увеличивая его. Увеличение оборотов двигателя не приводит к сколь - нибудь существенному увеличению передаваемого крутящего момента.
Снова возвратимся к иллюстрации с вентиляторами. Поток воздуха, крутящий лопатки вентилятора - турбины, рассеивается впустую в пространстве. Если же этот поток, сохраняющий значительную остаточную энергию, направить снова к вентилятору - насосу, он начнёт вращаться быстрее, создавая более мощный поток воздуха, направленный к вентилятору - турбине. Тот, соответственно, тоже начнёт вращаться быстрее. Это явление известно как преобразование (увеличение) крутящего момента.
В ГТ в процесс преобразования крутящего момента помимо насосного и турбинного колёс включён реактор, который изменяет направление потока жидкости. Подобно воздуху, вращавшему лопатки вентилятора - турбины, поток жидкости (масла), вращавший турбинное колесо ГТ, всё ещё обладает значительной остаточной энергией. Статор направляет этот поток обратно на крыльчатку насосного колеса, заставляя её вращаться быстрее, увеличивая тем самым крутящий момент. Чем меньше скорость вращения турбинного колеса ГТ по отношению к скорости вращения насосного колеса, тем большей остаточной энергией обладает масло, возвращаемое статором на насос, и тем большим будет момент, создаваемый в ГТ.
По аналогичной схеме работает автоматическая трансмиссия и при старте с места. Только теперь самое время вспомнить про педаль газа, нажатие на которую увеличивает обороты коленчатого вала, а значит, и насосного колеса, и про то, что сначала автомобиль, а следовательно, и турбина находились в неподвижном состоянии, но внутреннее проскальзывание в гидротрансформаторе не мешало двигателю работать на холостом ходу (эффект выжатой педали сцепления). В этом случае крутящий момент трансформируется в максимально возможное число раз. Зато когда достигнута необходимая скорость, надобность в преобразовании крутящего момента отпадает. Гидротрансформатор посредством автоматически действующей блокировки превращается в звено, жестко связывающее его ведущий и ведомый валы. Такая блокировка исключает внутренние потери, увеличивает значение КПД передачи, уменьшает расход топлива в установившемся режиме движения, а при замедлении повышает эффективность торможения двигателем. Кстати, одновременно с целью снижения все тех же потерь реактор освобождается и начинает вращаться вместе с насосным и турбинным колесом.
Левый рисунок - Реактор ГТ удерживается обгонной муфтой; Правый рисунок - Статор ГТ вращается свободно.
Турбина всегда имеет скорость вращения меньшую, чем насос. Это соотношение скоростей вращения турбины и насоса максимально при неподвижном автомобиле и уменьшается с увеличением его скорости. Поскольку реактор связан с ГТ через обгонную муфту, которая может вращаться только в одном направлении, то, благодаря особой форме лопаток реактора и турбины поток масла направляется на обратную сторону лопаток реактора (рис. 4), благодаря чему реактор заклинивается и остаётся неподвижным, передавая на вход насоса максимальное количество остаточной энергии масла, сохранившееся после вращения им турбины. Такой режим работы ГТ обеспечивает максимальную передачу им крутящего момента. Например, при трогании с места ГТ увеличивает крутящий момент почти в три раза.
По мере разгона автомобиля проскальзывание турбины относительно насоса уменьшается и наступает момент, когда поток масла подхватывает колесо реактора и начинает вращать его в сторону свободного хода обгонной муфты (см. рис. 5). ГТ перестаёт увеличивать крутящий момент и переходит в режим обычной гидромуфты. В таком режиме ГТ имеет КПД, не превышающий 85%, что приводит к выделению в нём излишнего тепла и, в конечном счёте, увеличению расхода топлива двигателем автомобиля.
Для устранения этого недостатка используется блокировочная плита (рис. а). Она механически связана с турбиной, однако, может перемещаться влево и вправо. Для её смещения влево поток масла, питающий ГТ, подаётся в пространство между плитой и корпусом ГТ, обеспечивая их механическую развязку, то есть, плита в таком положении никак не влияет на работу ГТ.
При достижении автомобилем высокой скорости по особой команде от устройства управления АКП поток масла изменяется так, что он прижимает блокировочную плиту вправо к корпусу ГТ (рис. б). Для увеличения силы сцепления на внутреннюю сторону корпуса наносится фрикционный слой. Происходит механическая блокировка насоса и турбины посредством плиты. ГТ перестаёт выполнять свои функции. Двигатель жёстко связывается с входным валом АКП. Естественно, при малейшем торможении автомобиля блокировка немедленно выключается.
