Устройство вариатора
Вариатор — особый подвид автоматических коробок передач. Придуманный много лет назад, распространение он получил только сейчас.
Листая автомобильные каталоги, многие встречали такую фразу: «На автомобиль устанавливается бесступенчатый вариатор». Или могли увидеть это словосочетание в таблице технических характеристик. Что такое механическая коробка передач, знают все (кроме, разве что, американцев), к «автомату» тоже давно все привыкли (особенно американцы). А вот — зверь малоизвестный. А ведь он далеко не новинка.

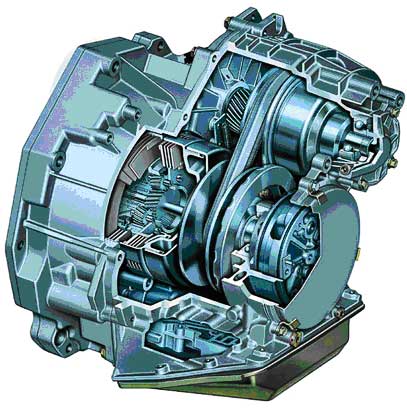

Вариатор — одна из разновидностей автоматических коробок передач. Отличается отсутствием фиксированных ступеней и обеспечивает плавное (бесступенчатое) изменение передаточного числа по мере разгона или торможения. По конструкции вариаторы бывают нескольких типов, но самым распространённым (почти что единственным на серийных моделях) является клиноременный вариатор. В нём передаточное число меняется при сближении и удалении друг от друга конусных шкивов, между которыми зажат ремень. Передвигает эти шкивы гидравлический привод под управлением электроники, иногда имеющей несколько переключаемых водителем режимов (например, обычный и спортивный).
Вы удивитесь, но принадлежит это изобретение не Хонде и даже не Мерседесу. Патент на вариатор был выдан в конце XIX века! Более того, первый вариатор придуман и вовсе в 1490 году. Его автором оказался добродушный бородач Леонардо да Винчи.
Первый работоспособный автомобиль с этим типом трансмиссии, правда, появился не в эпоху Возрождения, а попозже — лет через пятьсот, в 1950-х годах. Вариатор ставился серийно на автомобили DAF (в то время под этой маркой выпускались не
только грузовики, но и легковушки). Потом нечто похожее начали делать и на Volvo, но по-настоящему широкое распространение вариаторы получили лишь сейчас.
По сути, вариатор (наиболее распространённое англоязычное обозначение — CVT — continuously variable transmissi
on) — это, простите за тавтологию, вариация на тему автоматической коробки передач. И автомобиль, оборудованный им, на первый взгляд, ничем не выдаёт себя — педалей всего две и рычаг переключения режимов трансмиссии — P, R, N, D — такой же, как и у машины с традиционной АКПП (автоматическая трансмиссия, коробка-автомат). Автоматически переключает передачи, обеспечивая больший комфорт и удобство, также позволяя водителю больше внимания уделять дороге. АКПП предохраняет двигатель и ходовую часть автомобиля от перегрузок. Автомобиль с АКПП, как правило, отличается большим расходом топлива и чуть худшей динамикой. Однако на последних моделях АКПП, имеющих несколько переключаемых программ управления (экономичный, спортивный, зимний и другие), и (или) режим выбора передач вручную — этот недостаток почти устранён. От обычной механической коробки имеет ещё пару важных отличий: переключения здесь происходят без разрыва потока мощности между двигателем и колёсами. И, в большинстве случаев (зависит от модели), АКПП не допускает буксировку машины обычным способом, а требует вывешивания ведущей оси на эвакуаторе. В случае длительной буксировки на тросе АКПП выходит из строя. Всё привычно. Но работает вариатор совершенно по-другому. В нём нет фиксированных первой, второй, десятой передач. Попробуйте представить себе, сколько звёзд в нашей Вселенной или сколько песчинок на всех пляжах Земли вместе взятых — у вариатора передач всё равно намного больше. И «переключение» между ними происходит плавно и незаметно.
Поэтому-то здесь нет толчков при трогании и «переключении». И не зря мы написали это слово в кавычках: переключений как таковых тут и нет. Вариатор непрерывно и плавно изменяет Передаточное число
Передаточное число — это отношение числа зубьев ведомой к числу зубьев ведущей шестерни. Обычно упоминается при описании коробок передач и разных вариантов их исполнения. Большее передаточное число на конкретной (первой, второй и так далее) передаче означает большую тягу. Говорят, что передача «короче» или «тяговитее». Мотор быстрее раскручивается до максимальных оборотов — автомобиль интенсивнее ускоряется. Но при этом снижается максимальная скорость на данной передаче, а значит возникает необходимость в более раннем переключении «вверх». Меньшее передаточное число означает более «длинную» передачу. Также иногда говорят о «сближенных» передаточных числах в коробке или «сближенном ряде». Здесь подразумевается близкое значение передаточных чисел соседних ступеней. Применяется на автомобилях спортивного характера — так как при переходе на ступень вверх двигатель теряет меньше оборотов, оставаясь в зоне высокого крутящего момента.">
Передаточное число — это отношение числа зубьев ведомой к числу зубьев ведущей шестерни. Обычно упоминается при описании коробок передач и разных вариантов их исполнения. Большее передаточное число на конкретной (первой, второй и так далее) передаче означает большую тягу. Говорят, что передача «короче» или «тяговитее». Мотор быстрее раскручивается до максимальных оборотов — автомобиль интенсивнее ускоряется. Но при этом снижается максимальная скорость на данной передаче, а значит возникает необходимость в более раннем переключении «вверх». Меньшее передаточное число означает более «длинную» передачу. Также иногда говорят о «сближенных» передаточных числах в коробке или «сближенном ряде». Здесь подразумевается близкое значение передаточных чисел соседних ступеней. Применяется на автомобилях спортивного характера — так как при переходе на ступень вверх двигатель теряет меньше оборотов, оставаясь в зоне высокого крутящего момента.">число по мере разгона или замедления автомобиля.
Вариаторы бывают нескольких типов: клиноремённые со шкивами переменного диаметра, цепные, тороидальные… Первый тип — самый распространённый. Посмотрим, как он устроен.
Вот наглядный пример: возьмём два карандаша (цилиндра), лежащих параллельно на некотором расстоянии друг от друга. Стягиваем их резинкой и начинаем крутить один из них. Тут же начинает крутиться и второй — с той же скоростью. Но если карандаши будут разного диаметра, начинается совсем другая история — пока один из них, что побольше, сделает один оборот, второй, скажем, два.

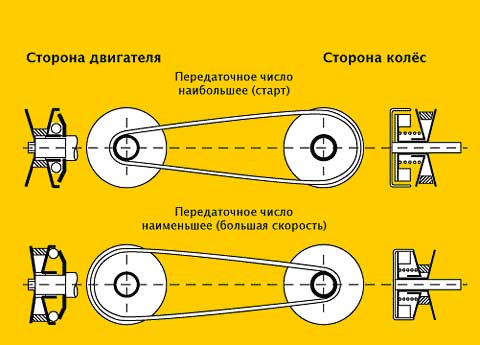

Вариатор устроен похоже, только диаметр «карандашей» у него постоянно меняется. У него два шкива, каждый из которых сделан в виде пары конусов, обращённых острыми концами друг к другу. А между шкивами зажат клиновый ремень.
Теперь, если каждая из пар конусов может двигаться друг к другу и обратно, мы получим шкивы с переменным рабочим диаметром. Ведь при раздвижении конусов ремень, соприкасающийся с ними своими рёбрами, будет как бы проваливаться к центру шкива и обегать его по малому радиусу. А при сближении конусов — по большому радиусу.
Осталось только снабдить оба шкива системой (как правило, это гидравлика, но может быть и какой-то иной сервопривод), которая будет строго синхронно сдвигать половинки первого шкива и раздвигать половинки второго. И если один шкив находится на ведущем валу (который идёт от двигателя), а второй — на ведомом (который ведёт к колёсам), то можно организовать изменение передаточного отношения в весьма широких пределах.
Вариаторы бывают не только автомобильные. Они используются в картингах, мотоциклах и даже некоторых велосипедах. А вот одна из экзотических конструкций, основанная на двух конусах.
Остаётся ещё добавить узел, отвечающий за изменение направления вращения выходного вала (для з
аднего хода), а это может быть, скажем, обычная планетарная передача. И вот готова коробка-вариатор.
Кстати, интересный вопрос — какой тут используется ремень? Разумеется, простой ремень из резины и ткани, наподобие тех, что вращают генераторы и прочее навесное оборудование, здесь не прожил бы и тысячи километров. Ремни в клиноремённых вариаторах имеют сложное устройство.

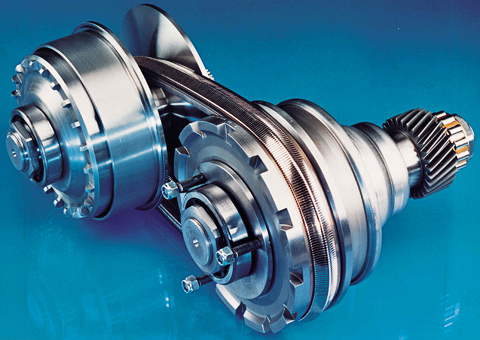

Это может быть стальная лента с неким покрытием или набор стальных тросов (лент) сложного сечения, на которые нанизано огромное число тонких поперечных стальных пластинок трапецевидной формы, края которых и контактируют со шкивами. Кстати, именно таким образом удалось создать толкающий ремень, передающий мощность не только той его половиной, которая бежит от ведомого к ведущему шкиву, но и противоположной. Обычный ремень при попытке передать сжимающее усилие просто сложился бы, а наборный стальной — обретает жёсткость.

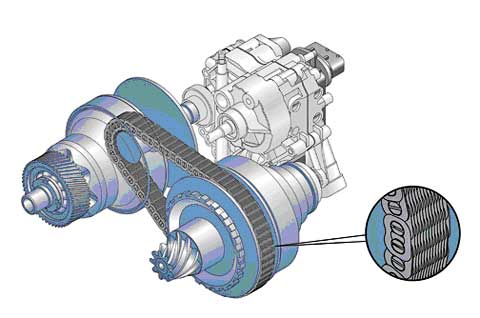

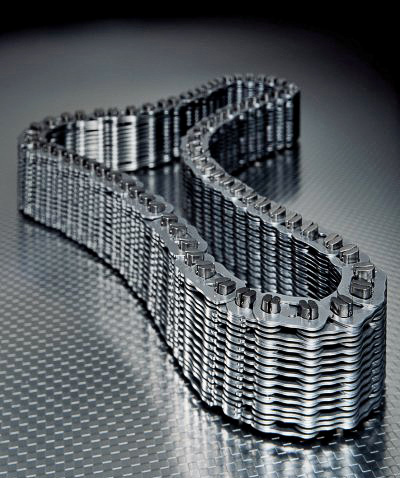

А ещё в качестве клинового ремня может выступать широкая пластинчатая стальная цепь, соприкасающаяся с конусами своими краями. Именно такой «ремень» работает в вариаторах машин Audi.
Интересно, что для смазки цепи применяется особая жидкость, которая меняет своё фазовое состояние под сильным давлением, возникающим в месте контакта со шкивом. Благодаря этому цепь может передавать значительное усилие, практически не проскальзывая, несмотря на очень маленькую площадь контакта.
Как именно вариатор будет менять передаточное число при разгоне, зависит от выбранной программы управления. Если при разгоне на обычном автомобиле мы на каждой передаче раскручиваем двигатель, затем переходим на следующую передачу и так далее, то при наборе скорости автомобиля с вариатором мотор остаётся на одних и тех же оборотах (скажем, на оборотах, соответствующих максимальному крутящему моменту), зато плавно меняется передаточное отношение.
Это создаёт несколько странные ощущения. Жмём газ в пол, мотор выходит на большие обороты, да так и остаётся на них в течение всего разгона, воя как пылесос. Зато темп разгона — высокий, да и на переключения между ступенями время не тратится. Впрочем, в некоторых случаях вариатор настраивают так, чтобы разгон с ним больше напоминал увеличение скорости с обычной коробкой передач, с постепенным ростом оборотов мотора.
Разумеется, при попытке заехать на холм и при замедлении авто, несмотря на нажатие педали газа, умный вариатор не оставит «включённой» высокую передачу. Шкивы для уверенного штурма высоты быстро передвинутся обратно — чтобы увеличить крутящий момент на выходе из коробки.
А ещё на некоторых машинах можно выбрать режим с несколькими «виртуальными» передачами (с 6 или даже 8), задаваемыми электроникой. Передачами, между которыми вариатор будет резко перескакивать, словно классическая коробка «автомат». Ещё в этом случае можно переключать «передачи» по собственному желанию. Как на «автомате» с ручным секвентальным (последовательным) режимом.
Таким образом, у вариатора масса достоинств. Но есть и недостатки. Например, сравнительно небольшая, по современным меркам, «перевариваемая» мощность двигателя. Не зря такие коробки начали своё шествие по миру на машинах малого класса. Да и сейчас мощные автомобили — все сплошь и рядом укомплектованы либо «механикой», либо классическими «автоматами», либо роботизированными коробками.

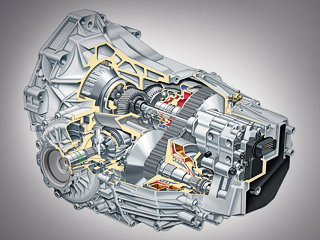

Правда, прогресс идёт. И тут нельзя не вспомнить рекордсменов. Скажем, на Audi A4 2.0 TFSI клиноремённый вариатор Multitronic (с цепью) без проблем справляется с потоком в 200 «лошадей».
Вариатор Audi может передавать на колёса мощность свыше двухсот лошадиных сил.
Можно возразить, что класс D — это ещё не всё. Для автомобилей представительского и бизнес-класса, и тем более для крупного внедорожника — 200 сил уже не назовёшь такой уж большой величиной. Но достижения самых современных вариаторов на этом не исчерпываются. Так, на кроссовер Nissan Murano с 3,5-литровым V6 мощностью 234 лошадиные силы ставят клиноремённый вариатор X-Tronic. Это одна из самых крупных и тяжёлых моделей, оснащённых вариатором. А что будет завтра?
Второй недостаток вариаторов — сравнительно дорогое обслуживание и ремонт, специальная, а значит, недешёвая, трансмиссионная жидкость. Ремённые вариаторы могут через каждые 100—150 тысяч километров пробега требовать замены ремня. Масло при этом стоит несколько дороже, чем для «автомата», но зато менять его можно чуть реже — ориентировочно через 40—50 тысяч километров для разных моделей автомобилей.
И всё же вариаторы получают всё большее и большее распространение на машинах самых разных классов, к тому же и стоят они, обычно, дешевле хороших «автоматов» классического типа.
Поскольку вариаторы располагают бесконечным числом передач, они позволяют двигателю работать на наиболее выгодных режимах — нужна ли нам (на светофорных гонках) максимальная мощность, или, напротив, плавность и наименьший расход топлива (при спокойной езде). Потому модели с вариаторами отличает, при прочих равных, высокая экономичность, сочетающаяся с не менее приличной динамикой.
Кстати, в последнее время наметилась тенденция к росту числа передач у классических «автоматов». В последних моделях встречается уже 8 передач (на легковой, заметим, машине). И делается это именно для сочетания высокой динамики и экономичности. Скоро увидим автоматы с десятью ступенями или даже с двенадцатью? А вот вариаторы уже находятся там, куда обычные автоматы с их переключаемыми планетарными рядами никогда не придут. Ведь число передач у вариатора бесконечно.
